De quoi se compose une canalisation en PVC pour l’irrigation goutte-à-goutte ?

Dans un système d’irrigation goutte-à-goutte, la canalisation joue un rôle fondamental. Elle transporte l’eau depuis la source (puits, château d’eau, bassin, forage…) jusqu’aux cultures, en passant par un réseau bien structuré.
Quand ce réseau est réalisé en PVC rigide, il garantit robustesse, longévité et efficacité hydraulique.

🧩 La structure d’un réseau d’irrigation goutte-à-goutte

Un réseau bien conçu se compose de 4 niveaux hiérarchiques, chacun ayant une fonction précise dans la distribution de l’eau :

1️⃣ Canalisation principale (conduite mère)

• Elle démarre à la sortie de la station de pompage ou du réservoir.

• Réalisée en PVC pression, diamètre 63 à 110 mm.

• Composée de :

  • Tuyaux en PVC-U PN10 ou PN16

  • Vannes principales, filtration, prise d’engrais, soupapes d’air, manomètres, etc.

• Alimente toutes les conduites secondaires.

🛠️ C’est la colonne vertébrale du système.

2️⃣ Canalisations secondaires

• Branchées sur la conduite principale, généralement via des Tés.

• Réalisées en PVC ou PEHD, diamètre 40 à 75 mm.

• Distribuent l’eau vers les zones de culture.

• Équipées de vannes secondaires et parfois de filtres locaux.

💡 Elles permettent de diviser l’irrigation en blocs ou secteurs.

3️⃣ Porte-rampes (ou collecteurs tertiaires)

• Canalisations intermédiaires en PEHD ou PEBD, diamètre 25 à 32 mm.

• Reliées aux secondaires via des colliers de prise en charge.

• Disposent souvent de vannes individuelles.

• Alimentent plusieurs rampes d’irrigation.

🔁 Elles apportent souplesse et modularité dans le système.

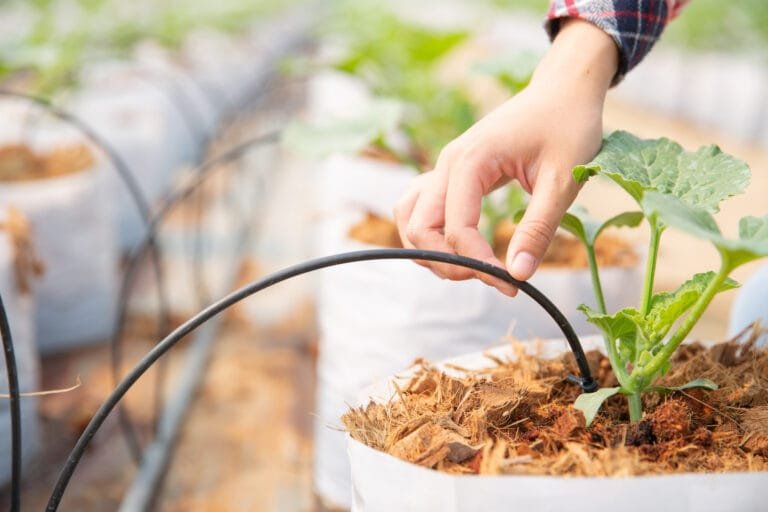

4️⃣ Rampes d’irrigation (lignes de goutteurs)

• Tuyaux souples en PEBD (Ø16 ou 20 mm), avec goutteurs intégrés.

• Disposées en ligne le long des plantes.

• Types de goutteurs :

  • Goutteurs non régulants : débit variable selon la pression

  • Goutteurs autorégulants : débit stable malgré les variations de pression

  • Goutteurs autorégulants anti-vidange : évitent les vides à l’arrêt

  • Goutteurs en ligne (boutons) : posés manuellement à l’emplacement voulu

🌱 Ce sont les dernières lignes du réseau, là où l’eau est délivrée à la plante, goutte à goutte.

🧱 Les composants d’une canalisation en PVC

Pour réaliser un réseau durable et fonctionnel, voici les éléments clés :

🔵 Tuyaux en PVC pression

• Longueurs de 6 m ou 4 m

• Diamètres : 50, 63, 75, 90, 110 mm…

• Pression : PN6, PN10 ou PN16

🟢 Raccords en PVC

• Manchons : pour assembler deux tuyaux

• Coudes : pour changer la direction

• Tés : pour diviser la conduite

• Réductions : pour changer de diamètre

• Raccords filetés : pour connecter des accessoires

🟡 Vannes d’arrêt

• En PVC ou laiton, à sphère ou papillon

• Installées au niveau de la principale, des secondaires et des porte-rampes

🔴 Sorties PE

• Colliers de prise en charge : percés sur la conduite PVC, avec sortie filetée

• Permettent de brancher des raccords PE ou des vannes de micro-irrigation

⚙️ Accessoires complémentaires

• Soupapes d’air

• Purgeurs

• Manomètres

• Filtres (sable, tamis, disques)

• Injecteurs d’engrais (venturi ou pompes doseuses)

🧰 Résumé visuel du réseau (idée schéma)

✅ Avantages du PVC pour l’irrigation

📌 Conclusion

Un réseau d’irrigation goutte-à-goutte bien conçu commence par une structure hiérarchisée et des matériaux adaptés. Le PVC permet de garantir fiabilité, durabilité et performance, surtout en conduite principale et secondaire.

Chez Drip Today, nous assurons :

• L’étude de dimensionnement

• Le choix des matériaux

• L’installation complète du réseau

• La formation à l’utilisation et à la maintenance
